1

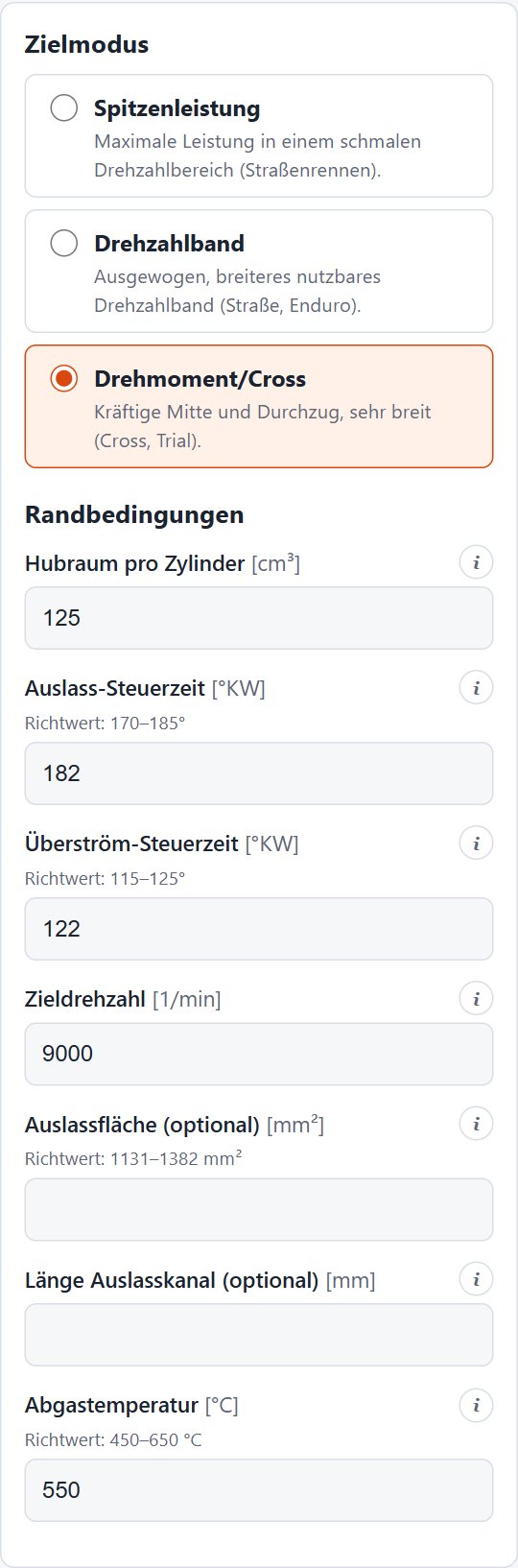

Motor & Ziel festlegen
Hubraum, Steuerzeiten und Zieldrehzahl eingeben und wählen, wofür der Auspuff gebaut wird: Spitzenleistung, breites Drehzahlband oder Drehmoment für Cross. Richtwerte und Erklärungen helfen bei jedem Feld.
ExhaustDesigner by 3DCustomParts
Dein 2-Takt-Auspuff.
Berechnet. Eingezeichnet. Bereit zum Bauen.
Das Webtool für Resonanzauspuffanlagen: Motordaten eingeben, Ziel wählen, Verlauf auf dem Foto deines Motorrads zeichnen – und sofort sehen, wie die Anlage aussieht und was sie bringt. Ohne Formeln, ohne CAD.
Registrierung kostenlos · 2 € pro Berechnung · Kein Abo · So funktioniert's
Schrauber & Restaurierer
Passenden Auspuff für den Oldtimer oder das Projektbike auslegen.
Tuner & Racer
Resonanzanlage gezielt auf Drehzahl und Einsatzzweck abstimmen.
Werkstätten
Anlagen schnell berechnen, dokumentieren und fertigen.
So funktioniert's
Vom Motor zur passenden Anlage
2

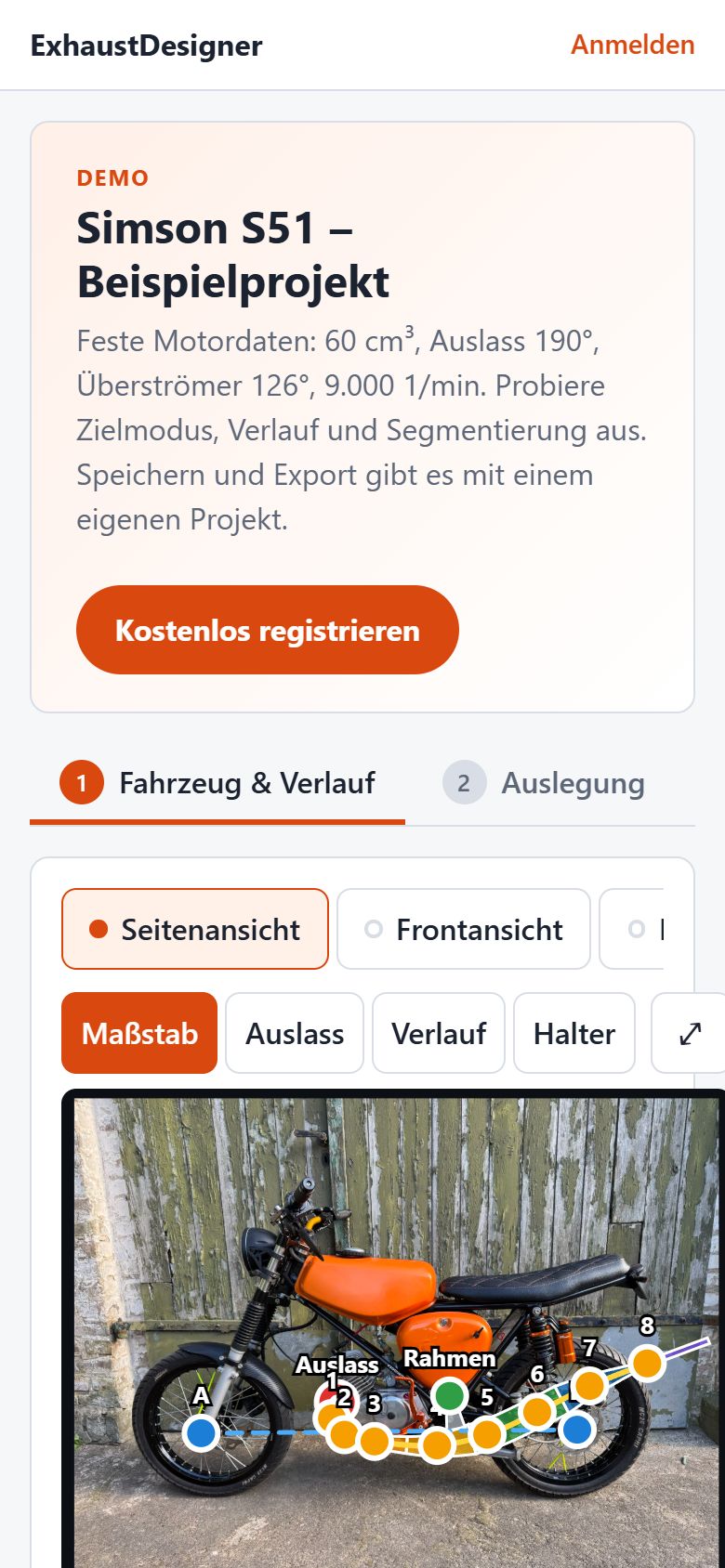

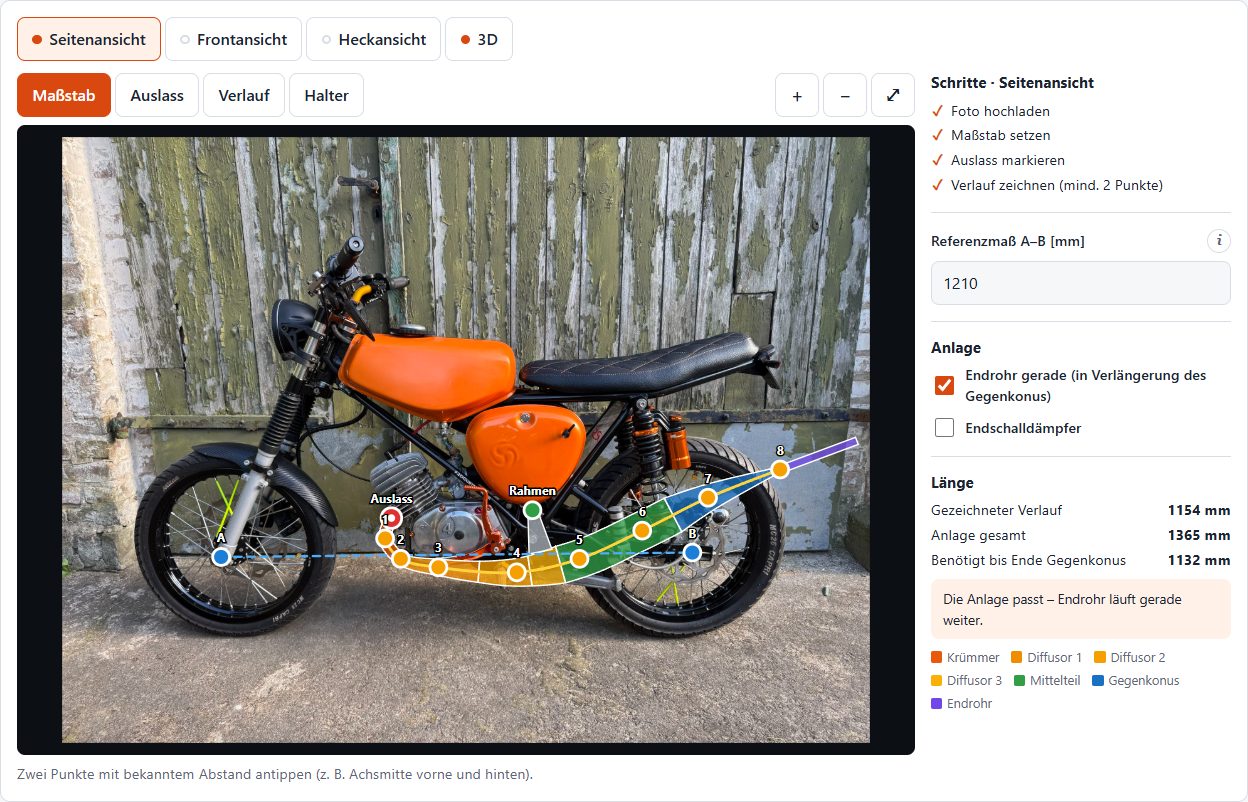

Fahrzeug fotografieren & Verlauf zeichnen
Seiten-, Front- und Heckansicht hochladen, Maßstab über den Radstand setzen, Auslass markieren und den Verlauf mit dem Finger einzeichnen. Die berechnete Anlage erscheint sofort maßstäblich am Motorrad.
3

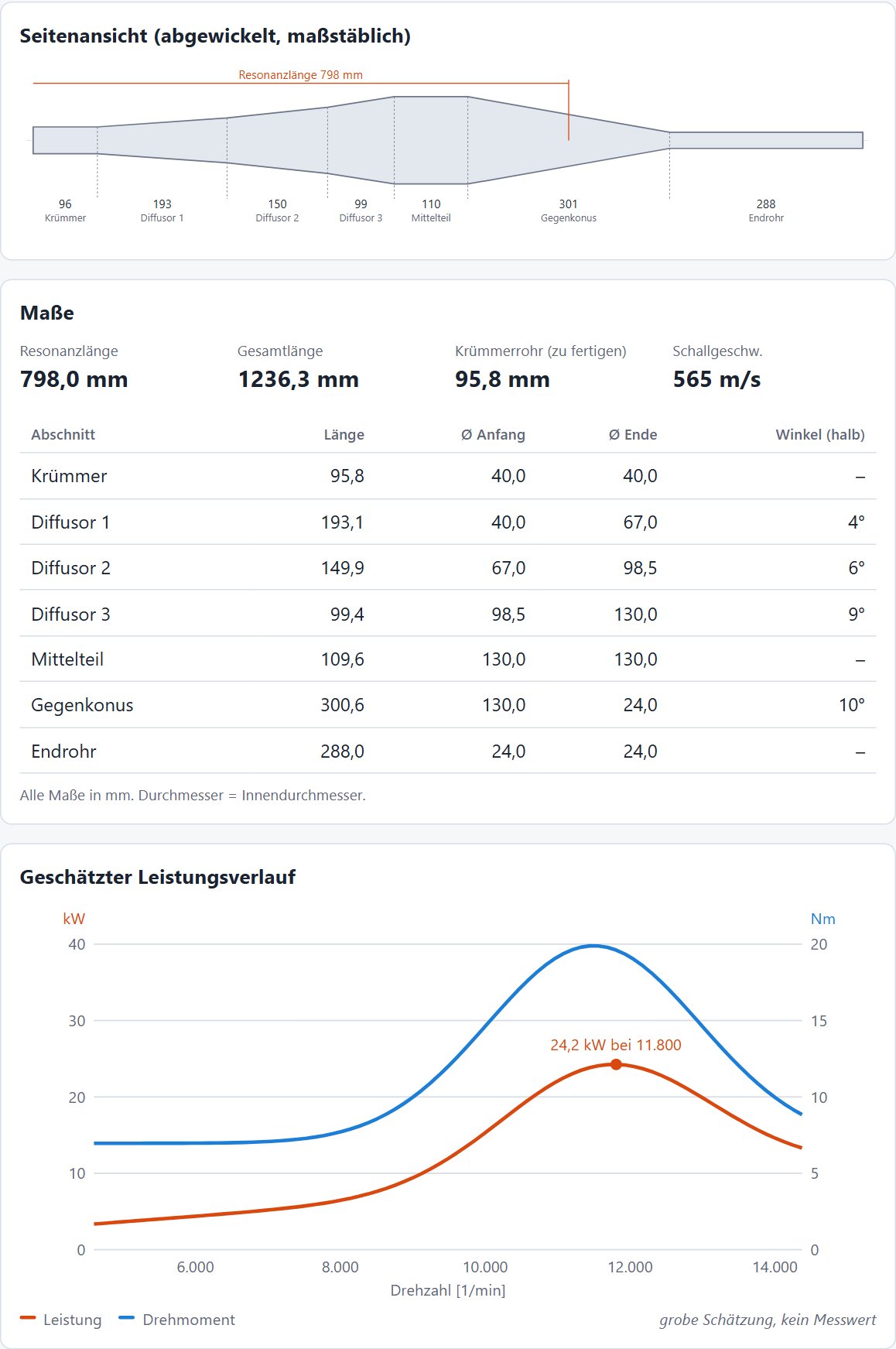

Ergebnis prüfen & anpassen
Maßstäbliche Seitenansicht und alle Maße von Krümmer, Diffusor, Mittelteil, Gegenkonus und Endrohr, dazu eine Abschätzung der Leistungskurve. Jede Änderung wird live nachgerechnet. Deine Projekte liegen sortiert nach Fahrzeug, Ziel und Hubraum in deiner Bibliothek.
4

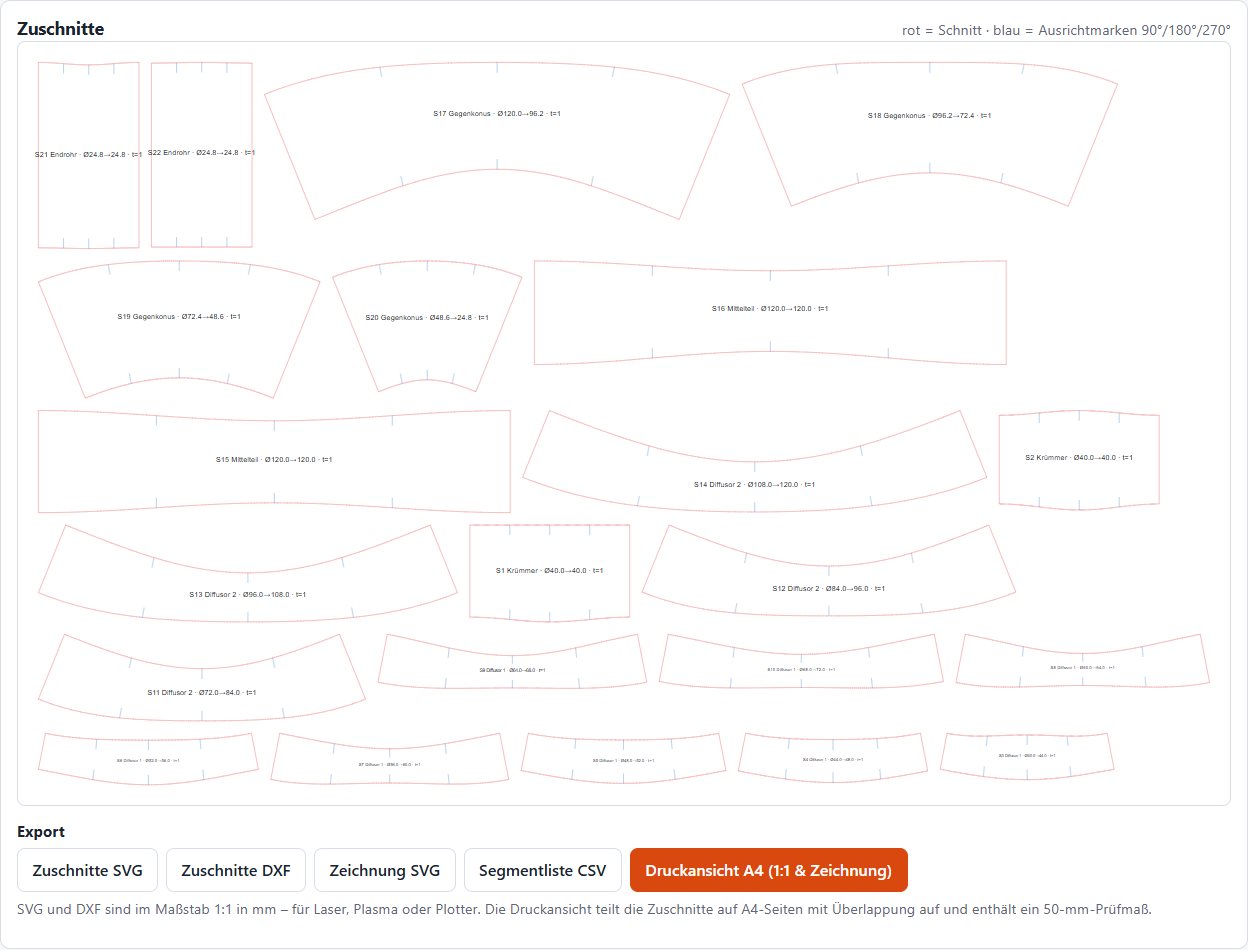

Fertigen
Die Anlage wird automatisch in fertigbare Segmente aufgeteilt – für rundere Bögen stellst du einfach mehr Segmente ein. Du bekommst die abgewickelten Bleche als SVG/DXF im Maßstab 1:1, als A4-Druckvorlage zum Zusammenkleben und eine bemaßte Gesamtzeichnung – ausdrucken, ausschneiden, rollen, schweißen.
Warum ExhaustDesigner
Alles, was du für die Auslegung brauchst
Live-Berechnung
Nach bewährten Formeln (Jennings, Bell, Blair) – jede Eingabe aktualisiert Maße und Grafik sofort.
Drei Zielmodi
Spitzenleistung, Drehzahlband oder Drehmoment/Cross – mit passenden Winkeln und Proportionen.
Für Handy & Tablet
Große Anfasspunkte, Lupe beim Ziehen und Pinch-Zoom – direkt in der Werkstatt nutzbar.
3D & Mockup
Die Anlage als 3D-Modell vor deinen Fahrzeugfotos – mit Maßen ab Auslass, Haltern und Dämpfer.
Zuschnitte 1:1
Exakt abgewickelte Segmente als SVG/DXF für Laser & Plotter, Druckvorlage A4/A3 und bemaßte Zeichnung.
Messen & optimieren
Prüfstandswerte einfügen, mit der Auslegung vergleichen und konkrete Änderungen vorgeschlagen bekommen.
Archiv & Versionen
Jeder finalisierte Stand bleibt abrufbar – mit Bemerkungen und Wiederherstellen per Klick.
Privat oder Community
Projekte und Fotos gehören dir. Teilen in der Community oder per Link – nur, wenn du es willst.
Token statt Abo
Registrierung kostenlos, 2 € pro Berechnung – keine monatlichen Kosten.
Fair bezahlt: pro Berechnung statt pro Monat
Eine Auspuffberechnung kostet 2 € – inklusive Segmentierung, Zuschnitten und Zeichnung. Den Entwurf änderst du beliebig oft kostenlos, spätere Änderungen am fertigen Projekt kosten 0,40 €. Pakete ab 10 €, bis zu 20 % Mengenrabatt. Kein Abo, Token verfallen nicht.
Häufige Fragen
Wie genau ist die Berechnung?
Die Auslegung folgt den bewährten Formeln der Zweitakt-Literatur und liefert eine sehr gute Startbasis. Motoren unterscheiden sich im Detail – deshalb kannst du später gemessene Werte eintragen und die Anlage gezielt nachoptimieren.
Brauche ich Vorwissen?
Nein. Zu jedem Feld gibt es Richtwerte und eine Erklärung. Wer tiefer einsteigen will, findet hinter den Info-Buttons die Hintergründe zur Auspuffgestaltung.
Funktioniert das auch für Mehrzylinder?
Ja – jeder Zylinder bekommt eine eigene Anlage. Gib dazu den Hubraum pro Zylinder an (z. B. RD 350: ca. 174 cm³).
Kann ich die Zuschnitte direkt fertigen?
Ja. Nach dem Finalisieren gibt es jedes Segment exakt abgewickelt als SVG und DXF im Maßstab 1:1 (mit Ausrichtmarken und optionaler Schweißzugabe), eine Druckvorlage mit Prüfmaß und eine bemaßte Zeichnung. Vor dem Schneiden bitte die Maße prüfen.
Darf ich damit auf öffentlichen Straßen fahren?
Eine selbst gebaute Anlage hat keine Zulassung – die Betriebserlaubnis kann erlöschen. Für den Straßenverkehr sind Lärm- und Abgasvorschriften einzuhalten; die Verantwortung dafür liegt bei dir. Details stehen in den AGB.
Wer sieht meine Fotos und Projekte?
Nur du. Projekte sind standardmäßig privat. Öffentlich werden sie erst, wenn du sie selbst für die Community freigibst.
